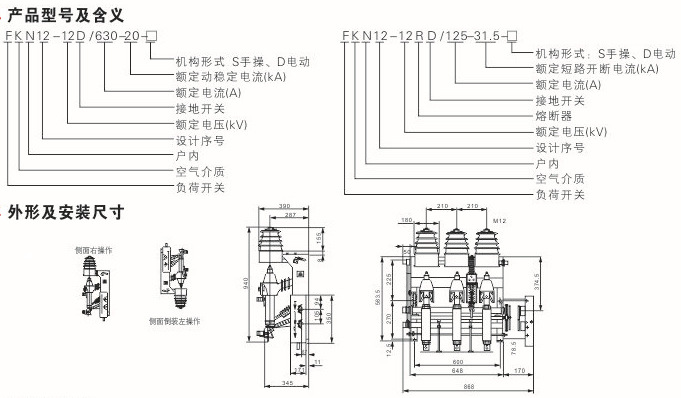

FKN12－12DR/630－20型户内交流高压负荷开关(以下简称FZN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FZN12－12R.D组合器)是FZN12－12D负荷开关开断与XRNT□－12高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境
|
序号
|
项目 |
单位
|
数值
|
|
|
FN12-10D/630
|
FN12-10(R)D/630
|
|||
|
1
|
额定电压
|
KV
|
10
|
|
|
2
|
额定频率
|
Hz
|
50
|
|
|
3
|
额定电流
|
A
|
630
|
100
|
|
4
|
雷电冲击耐受电压
|
kV
|
对地及相间75、隔离断85
|
|
|
5
|
1min工频耐受电压
|
kV
|
对地及相间42、隔离断48
|
|
|
6
|
额定热稳定电流
|
kV
|
20(4S)
|
|
|
7
|
额定动稳定电流
|
kV
|
50
|
|
|
8
|
额定关合电流(峰值)
|
kV
|
50
|
50
|
|
9
|
额定短路开断电流(予期值)
|
kA
|
|
31.5
|
|
10
|
临界开断电流时最大I2.t
|
A2S
|
|
按熔断器特征曲线
|
|
11
|
最小开断电流
|
kA
|
|
按熔断器特征曲线
|
|
12
|
额定转移电流
|
kA
|
|
1.5
|
|
13
|
最大开断电流(参考值)
|
kA
|
1.8
|
|
|
14
|
开断空载变压器容量
|
kVA
|
1250
|
|
|
15
|
额定电缆充电电流
|
A
|
10
|
|
|
16
|
额定有功负载电流开断次数
|
次
|
＞100
|
|
|
17
|
撞击器触以负荷开关分闸时间
|
S
|
|
＞0.06
|
|
18
|
接地开关热稳定电流
|
kA
|
20（2s）
|
20（2s）
|
|
19
|
接地开关热稳定电流(峰值)
|
kA
|
50
|
50
|
|
20
|
电动机操作电源电压
|
V
|
交直流110、220
|
|
