GGD交流低压配电柜

GGD型交流低压配电柜适用于发电厂、变电所(站)工矿企业等电力用户作为交流50Hz额定工作电压：380V，额定电流至31 50A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

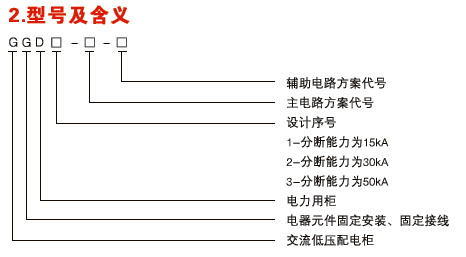

3.使用条件

3.1安装使用地点海拔高度不超过20¨。Om；

3.2周围介质温度不高于+40℃、不低于一5℃，24h的平均温度不超过+35℃；

3.3室内相对湿度不超过90％(温度为25℃时)；

3.4没有导电尘埃与足以腐蚀金属和破坏绝缘的气体的场所；

3.5没有火灾、爆炸危险的场所；

3.6没有激烈振动和颠簸，且垂直倾斜度不超过5。的场所；

3.7若有特殊使用条件，请在订货时，和制造厂声明。

4结构简介

4.1GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。

4.2GGD柜设计充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端的槽孔补充进柜，使密土封的柜体自下而上形成一个自然通风道，达到散热目的。

4.3GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸使整柜美观大方，面目一新。

4.4柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

4.5装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。

4.6柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

4.7柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

4.8柜体的防扩等级为lP30，用户也可根据使用环境要求在lP20～lfD40之间的选择。

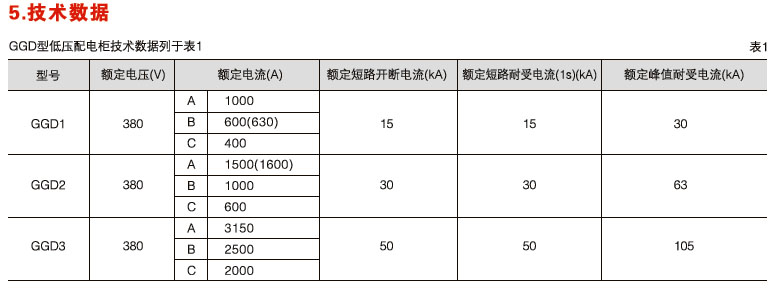

6.一次线路方案

GGD型低压配电柜一次线路方案及柜内主要电器见后表2，对于主电路方案作如下技术说明

6 1一次元器件的选型

GGD型低压配电柜有广泛的适用性。一次元件的选择遵循安全，经济、合理、可靠的原则，放弃了淘汰型和性能较差的元件。在选用近年来国产技术性能指标先时的产品的同是，也合理地在有限范围内保留了一些老产品。由于GGD型柜的结构具有较好的安装灵活性，今后，即使主管部门强制淘汰某些产品或用户选型有特殊要求时，GGD型柜不会因元器件的改型或更新而造成安装困难。

6 2进线方式

GGD型柜的进线方式有常用的上、下侧进线的方式，同时也设计了由柜顶左、中、右三个位置上进线及柜后进线方式，经满足各类工程设计对不同进线方式的需要。

6 3降容问题

GGD型柜拟以较好的自然通风系统，解决元器件装入封闭式柜台后的温升、降容问题。经过多次研究性验证，证实了通风系统的设计是成功的，故使用部门选GGD型柜时可视同元器件在开启式屏内安装，按设计常规考虑降容系数。

6 4无功功率自动补偿柜

根据用户选用GGD型柜时配套需要，本产品包括GGD型无功功率补偿柜的设计方案，供设计选用。柜的外形尺寸基本与GGD柜相同，其一次线路方案见附续表2。

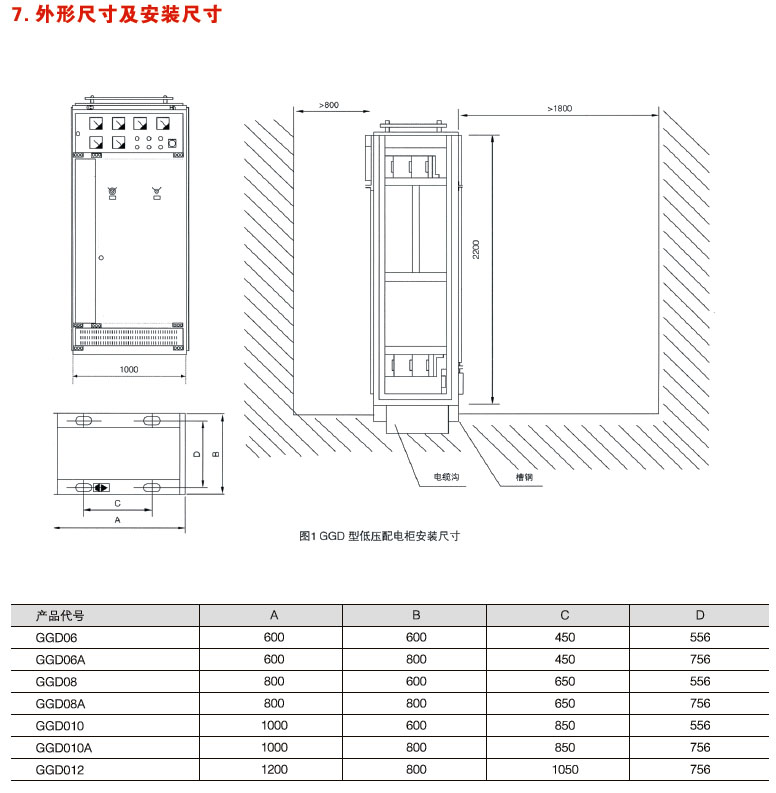

8.订货须知

用户订货时，应提供如下资料数据：

8 1产品的全型号(包括主要电路方案号和辅助电路方案号)；

8 2主电路系统组合顺序图；

8 3辅助电路电气原理图；

8 4柜内元器件清单；

8 5其它产品有特殊要求另提。
